KernelMind Data Converter 工具说明

KernelMind Data Converter 是面向遥操作与机器人数据集的转换工具。遥操数据默认录制到卷标为 BAG_STORAGE 的 U 盘，并保存在 /media/<user>/BAG_STORAGE/recorded_bags。工具将其中 my_bag-* 目录内的 MCAP、相机视频和时间戳信息整理为可训练的 LeRobot v3 数据集，并提供 Electron 桌面界面完成路径选择、视频流映射、末端执行器选择、LeRobot Schema 配置、转换进度查看和 Rerun 可视化。

核心能力

一键执行完整流水线：cameras.mp4 拆分、MCAP 转换、视频与机器人状态对齐、导出 LeRobot Dataset。
支持 2x2 拼接视频的自定义映射，可选择 left_eye、right_eye、left_wrist、right_wrist 中的一个或多个视频流写入数据集。
支持 gripper 夹爪模式和 hand 灵巧手模式。
支持可配置 LeRobot action 与 observation.state 组成顺序，界面会实时显示 topic 数量和总维度。
内置实时日志、日志导出、暂停、继续、停止转换。
内置 Rerun Web Viewer，可查看 .mcap、.rrd、.rbl 或 LeRobot 数据集目录；也可打开原生 Rerun。
提供原始数据质量检查命令 quality-check，可在转换前生成质量报告。

原始数据目录要求

Linux 中 U 盘默认挂载路径为 /media/<user>/BAG_STORAGE，录制数据位于其 recorded_bags 子目录。Data Converter 的输入目录应选择 recorded_bags，该目录需要包含一个或多个 my_bag-* episode：

BAG_STORAGE/
  recorded_bags/
    my_bag-yy-MM-dd-HH-mm-ss/
      data/
        data_0.mcap
        metadata.yaml
      video/
        cameras.mp4
        cameras_first_frame.yaml

关键文件说明：

文件	作用
`data/data_0.mcap`	原始 ROS/机器人状态记录。
`data/metadata.yaml`	本次录制的元数据；缺失时应先检查录制是否正常结束。
`video/cameras.mp4`	2x2 相机视频。
`video/cameras_first_frame.yaml`	第一帧绝对时间戳，字段需要包含 `first_frame_time.epoch_ns`。

episode 目录名必须以 my_bag- 开头。最终生成使用最早的 episode 时间戳生成最终数据集目录名。

在 Windows 中直接读取该 U 盘时，假设盘符为 D:，转换输入路径通常为 D:\recorded_bags，而不是 D:\BAG_STORAGE。

转换前质量检查

正式转换前，建议先检查每个 my_bag-* episode 的目录结构、原始记录和必要 topic，并将报告输出到指定目录：

python -m km_data_converter quality-check ^
  --input D:\recorded_bags ^
  --output D:\output\km_dataset

报告会写入 D:\output\km_dataset\quality_report。如需增加必须存在的 topic，可多次传入 --required-topic：

python -m km_data_converter quality-check ^
  --input D:\recorded_bags ^
  --output D:\output\km_dataset ^
  --required-topic /joint_states ^
  --required-topic /control/joint_cmd_A

工具也支持通过 --rules <规则文件.yaml> 加载自定义规则；添加 --replace-rules 时，自定义规则会完全替换默认规则。

安装环境

启动桌面界面

桌面端位于 km_data_converter_UI，使用 Electron + Vite + React。

cd .\km_data_converter_UI
npm install
npm run build
npm run dev

执行 npm install 自动生成node_modules/；执行 npm run build 自动生成dist/ 和 dist-electron/。

界面启动后会打开 KernelMind Data Converter 窗口。

转换工具前端 5 步使用流程

1. 输入路径

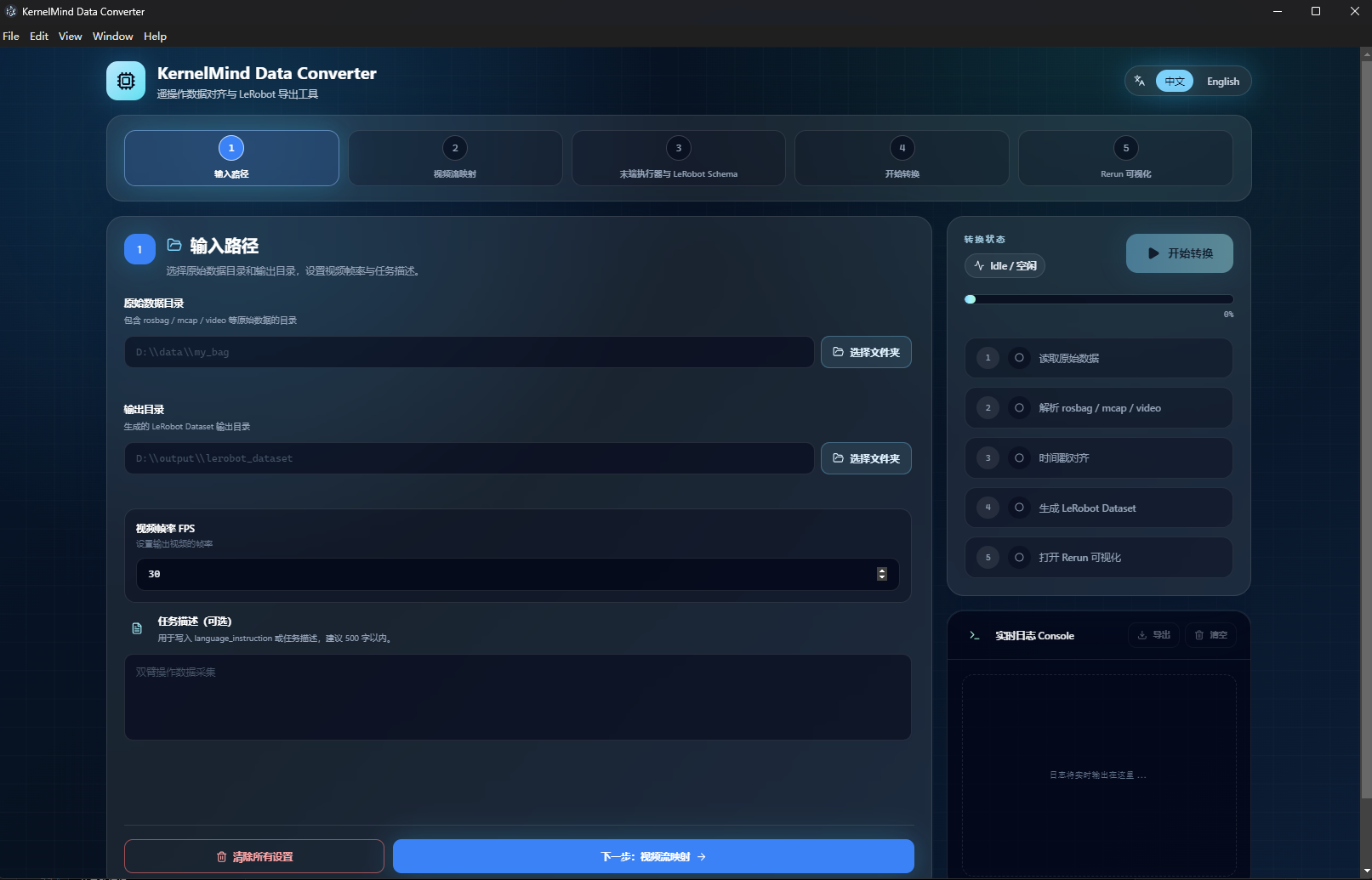

输入路径

在「输入路径」中填写或选择：

原始数据目录：U 盘中包含 my_bag-* 的 recorded_bags 目录；Linux 默认路径为 /media/<user>/BAG_STORAGE/recorded_bags。
输出目录：中间 RRD、配置文件和最终 LeRobot 数据集都会写入这里。
视频帧率 FPS：拆分后的视频输出帧率。界面默认值为 30。建议将视频输出帧率设置为低于原始视频的帧率。
任务描述：可选，写入最终数据集任务文本。

2. 视频流映射

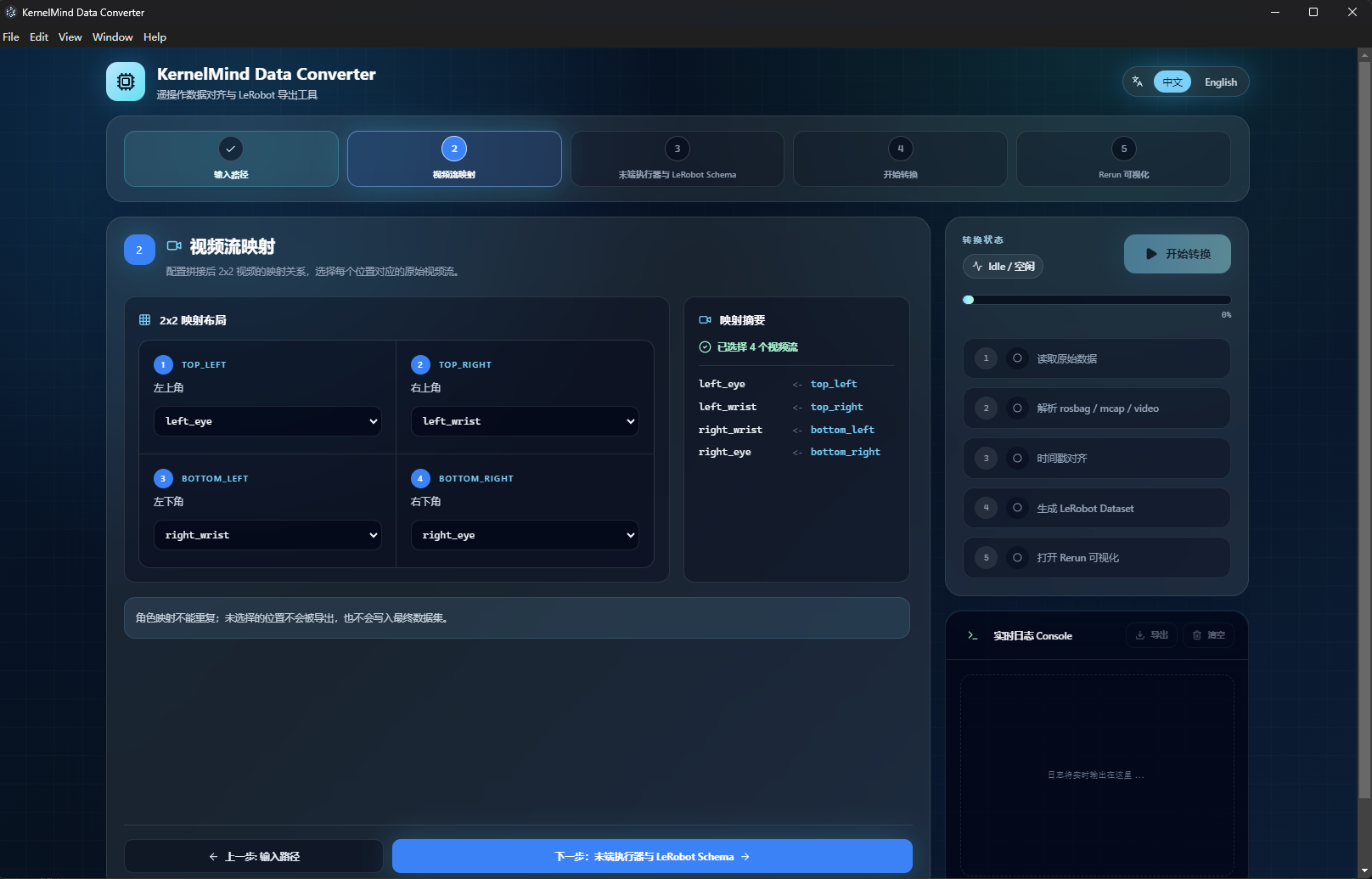

视频流映射

工具会把 video/cameras.mp4 视为 2x2 画面，并根据映射关系拆分为独立视频。

可用位置：

top_left       top_right
bottom_left    bottom_right

可用视频角色：

None / 不使用
left_eye
right_eye
left_wrist
right_wrist

默认映射为：

{
  "video_streams": [
    { "grid": "top_left", "role": "left_eye" },
    { "grid": "top_right", "role": "left_wrist" },
    { "grid": "bottom_left", "role": "right_wrist" },
    { "grid": "bottom_right", "role": "right_eye" }
  ]
}

注意：

grid 不能重复。
role 不能重复。
至少选择一个视频流。
未选择的位置不会被拆分、不会写入 video2rrd，也不会进入最终 LeRobot 数据集。

3. 末端执行器与 LeRobot Schema

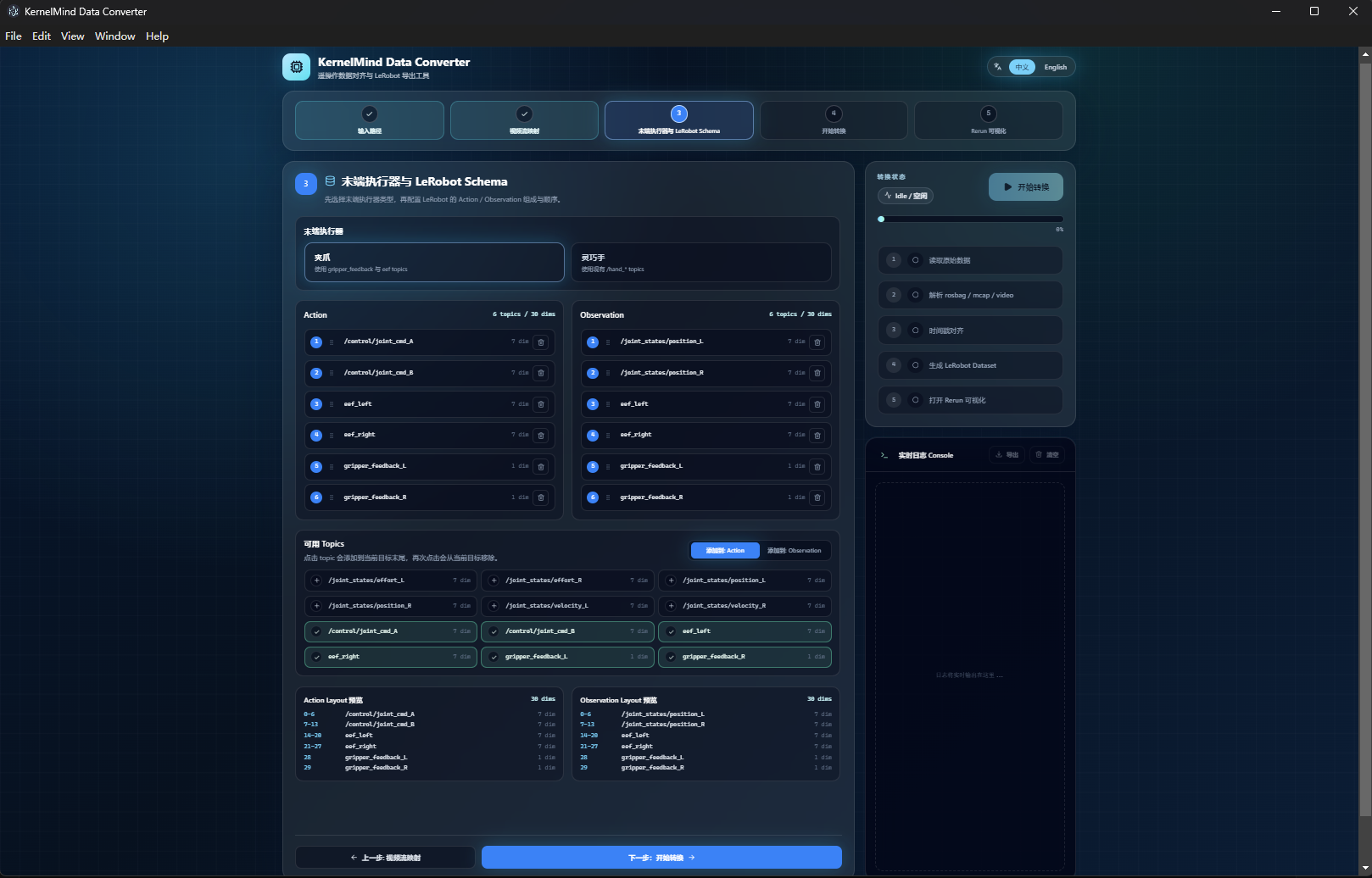

末端执行器与 LeRobot Schema

先选择末端执行器类型：

类型	使用场景	相关 topic
`gripper`	默认夹爪模式	`gripper_feedback_L`、`gripper_feedback_R`
`hand`	灵巧手模式	`/hand_left/`、`/hand_right/`

然后配置 LeRobot 的 action 和 observation.state。界面支持从可用 topic 列表中添加或移除 topic，并实时预览每一段在向量中的维度范围。

夹爪模式默认 Schema：

{
  "action": [
    "/control/joint_cmd_A",
    "/control/joint_cmd_B",
    "eef_left",
    "eef_right",
    "gripper_feedback_L",
    "gripper_feedback_R"
  ],
  "observation": [
    "/joint_states/position_L",
    "/joint_states/position_R",
    "eef_left",
    "eef_right",
    "gripper_feedback_L",
    "gripper_feedback_R"
  ]
}

灵巧手模式默认 Schema：

{
  "action": [
    "/control/joint_cmd_A",
    "/control/joint_cmd_B",
    "eef_left",
    "eef_right",
    "/hand_left/joint_commands/position",
    "/hand_right/joint_commands/position"
  ],
  "observation": [
    "/joint_states/position_L",
    "/joint_states/position_R",
    "eef_left",
    "eef_right",
    "/hand_left/joint_states/position",
    "/hand_right/joint_states/position",
    "/hand_left/joint_states/effort",
    "/hand_right/joint_states/effort"
  ]
}

可用 topic 维度：

Topic	维度
`/joint_states/effort_L`、`/joint_states/effort_R`	7
`/joint_states/position_L`、`/joint_states/position_R`	7
`/joint_states/velocity_L`、`/joint_states/velocity_R`	7
`/control/joint_cmd_A`、`/control/joint_cmd_B`	7
`eef_left`、`eef_right`	7
`gripper_feedback_L`、`gripper_feedback_R`	1
`/hand_left/joint_commands/position`、`/hand_right/joint_commands/position`	20
`/hand_left/joint_states/position`、`/hand_right/joint_states/position`	20
`/hand_left/joint_states/effort`、`/hand_right/joint_states/effort`	20

实现细节：

/joint_states/*_L 和 /joint_states/*_R 来自 14 维关节状态向量的左右 7 维拆分。
eef_left、eef_right 使用位置和四元数，共 7 维。
gripper_feedback_L、gripper_feedback_R 使用夹爪末端的行程，共 1 维。

4. 开始转换

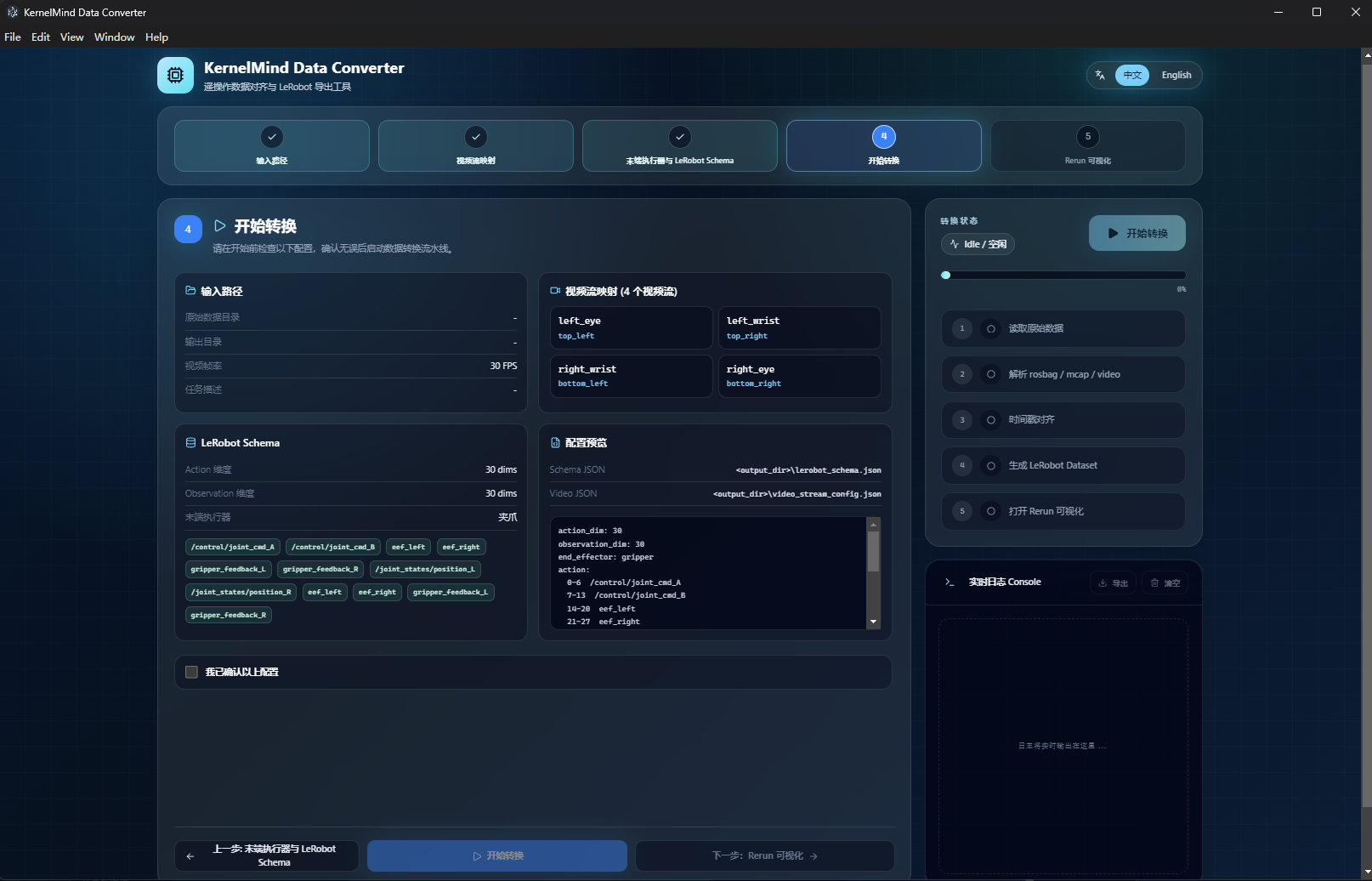

开始转换

开始前界面会展示：

输入路径、输出路径、FPS、任务描述。
视频流映射数量和具体 role <- grid。
Action / Observation 总维度。
将写入的配置文件路径。

勾选「我已确认以上配置」后即可启动转换。右侧状态面板会显示阶段进度：

读取原始数据
解析 rosbag / mcap / video
时间戳对齐
生成 LeRobot Dataset
打开 Rerun 可视化

转换过程中可使用：

暂停：挂起当前转换进程。
继续：恢复已暂停的转换。
停止转换：终止当前转换进程树。
导出日志：保存当前实时日志到输出目录中的 conversion_logs_*.txt。

5. Rerun 可视化

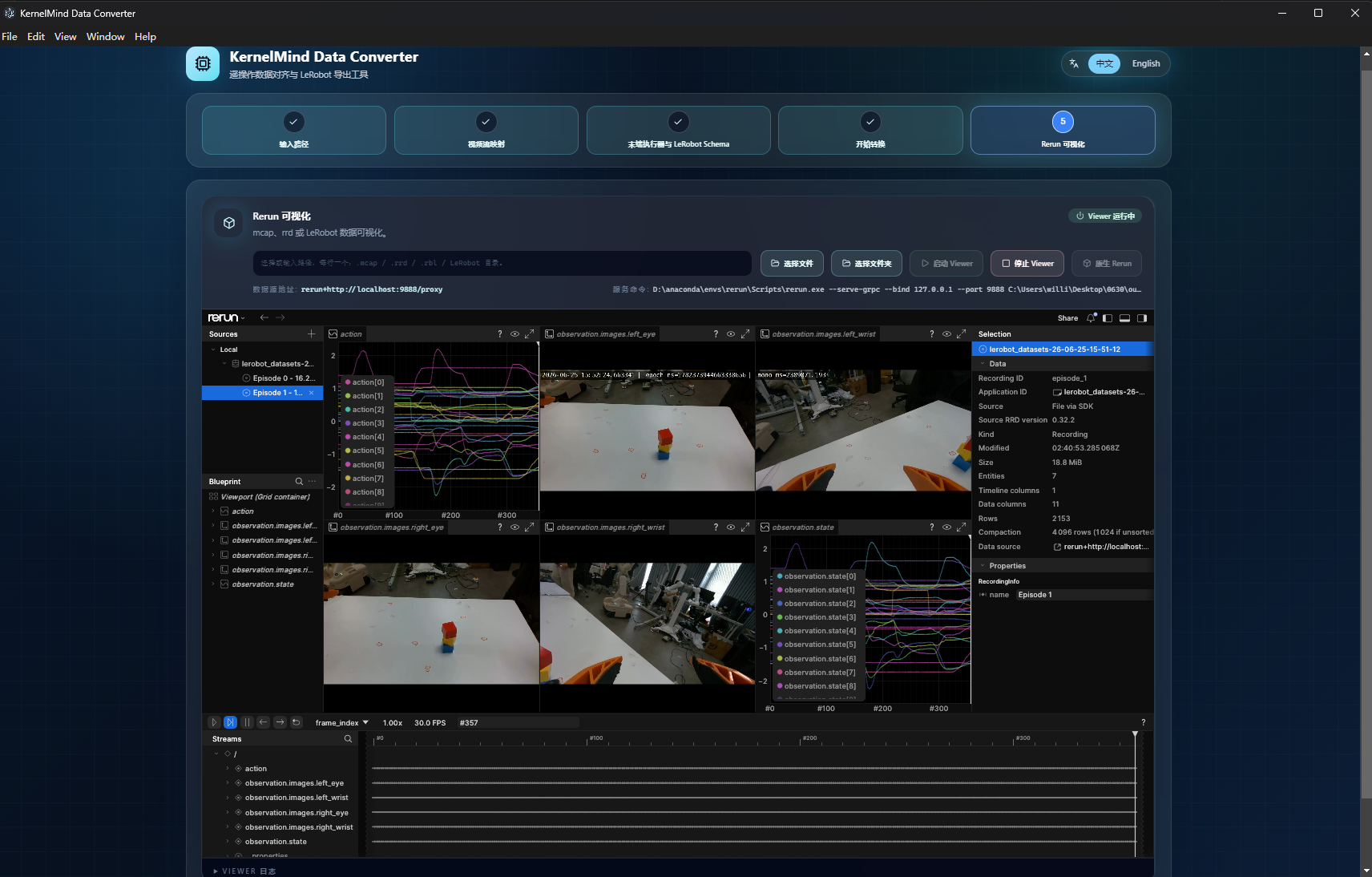

Rerun 可视化

转换成功后可以进入「Rerun 可视化」页。它支持选择或输入：

.mcap
.rrd
.rbl
LeRobot 数据集目录

点击「启动 Viewer」后，桌面端会启动 Rerun gRPC 数据服务，默认数据源地址类似：

rerun+http://localhost:9876/proxy

界面会嵌入 Rerun Web Viewer 进行查看。也可以点击「原生 Rerun」用系统里的 rerun 命令打开。

输出目录结构

假设界面中选择输出目录为 D:\output\km_dataset，转换会生成：

D:\output\km_dataset\
  lerobot_schema.json
  video_stream_config.json
  mcap2rrd\
    mcap_to_rrd\
      my_bag-yy-MM-dd-HH-mm-ss\
        mcap2rrd.rrd
  video2rrd\
    video2rrd-yy-MM-dd-HH-mm-ss.rrd
  lerobot_output\
    lerobot_datasets-yy-MM-dd-HH-mm-ss\
      data\
      meta\
        stats.json
      videos\

说明：

lerobot_schema.json 记录最终 action 和 observation topic 顺序。
video_stream_config.json 记录 2x2 视频位置到相机的映射。
mcap2rrd 保存 MCAP 原始状态导出的中间结果。
video2rrd 保存对齐视频和机器人状态后的每 episode RRD。
lerobot_output/lerobot_datasets-* 是最终可训练数据集。

最终生成的lerobot格式数据集是以最早 episode 的时间戳命名的。

Rerun 命令行查看

如果不使用桌面端嵌入 Viewer，也可以直接运行:

rerun D:\output\km_dataset\lerobot_output\lerobot_datasets-yy-MM-dd-HH-mm-ss

项目参考

KLMmotion/KM_data_converter（data_converter 分支）：转换工具源码、桌面端界面和最新项目说明。
